เทคโนโลยีเซรามิกหลายชั้น: MLCC, LTCC และ HTCC‌ ‌ (ข้อกำหนดทางเทคนิคกระบวนการผลิตและแอปพลิเคชัน)

1. ภาพรวมของเทคโนโลยีเซรามิกหลายชั้น ‌

เทคโนโลยีเซรามิกหลายชั้นเป็นพื้นฐานของการผลิตอิเล็กทรอนิกส์ที่ทันสมัย ตัวแปรหลักสามตัวครองสนาม:

· ‌MLCC‌ (ตัวเก็บประจุเซรามิกหลายชั้น)

· ‌ltcc‌ (เซรามิก Cofired ที่อุณหภูมิต่ำ)

· ‌htcc‌ (เซรามิก Cofired ที่อุณหภูมิสูง)

ความแตกต่างของพวกเขาอยู่ในการเลือกวัสดุ ‌, ‌ อุณหภูมิที่น่าสนใจ, รายละเอียดของกระบวนการ ‌ และสถานการณ์การประยุกต์ใช้




‌2. ข้อกำหนดทางเทคนิคการเปรียบเทียบ ‌

พารามิเตอร์

MLCC

‌ltcc‌

‌htcc‌

‌dielectric วัสดุ ‌

แบเรียมไททาเนต (Batio₃), Tio₂, Cazro₃

คอมโพสิตแก้วเซรามิก

Al₂o₃, Aln, Zro₂

‌ อิเล็กโทรดโลหะ ‌

วัน/cu/ag/pd-ag (ภายใน); AG (Terinals)

AG/AU/CU/PD-AG (โลหะผสมที่ละลายต่ำ)

w/mo/mn (โลหะละลายสูง)

tempsintering temp.‌

1100–1350 ° C

800–950 ° C

1600–1800 ° C

‌key Products‌

ตัวเก็บประจุ

ตัวกรอง, เพล็กซ์, พื้นผิว RF, เสาอากาศ

พื้นผิวเซรามิกโมดูลพลังงานเซ็นเซอร์

‌ แอปพลิเคชัน ‌

อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค, ยานยนต์, โทรคมนาคม

วงจร RF/ไมโครเวฟโมดูล 5G

การบินและอวกาศอิเล็กทรอนิกส์พลังงานสูง

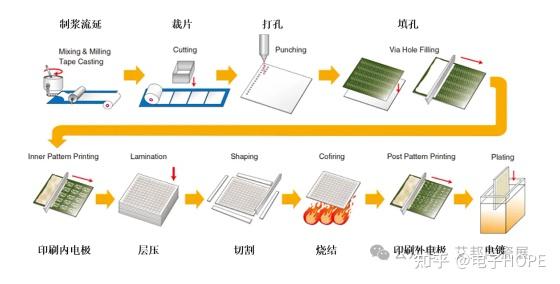

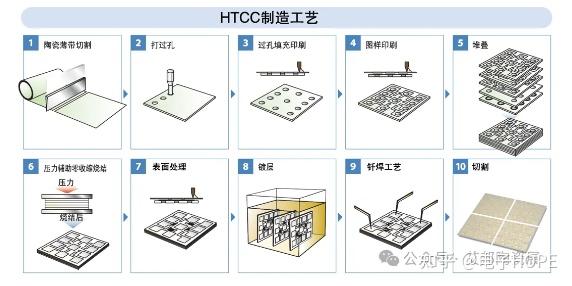

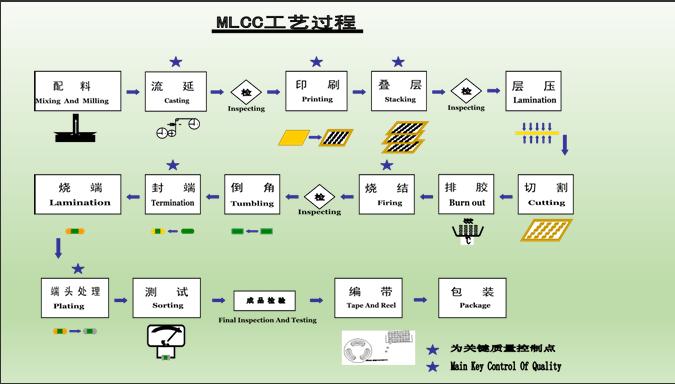

‌3. กระบวนการผลิตโฟลว์ ‌

‌ shared core steps‌:

1. ‌ เทปการหล่อ ‌: การสร้างแผ่นเซรามิกสีเขียว (ความหนา: 10–100μm)

2. ‌ หน้าจอการพิมพ์ ‌: การสะสมรูปแบบอิเล็กโทรด (เช่น Ag วางสำหรับ LTCC, Ni สำหรับ MLCC)

3. ‌lamination‌: การซ้อนชั้นภายใต้ความกดดัน (20–50 MPa)

4. ‌sintering‌: การยิงในบรรยากาศที่ควบคุม (n₂/h₂สำหรับ MLCC, อากาศสำหรับ LTCC/HTCC)

5. ‌ การเลิกจ้าง ‌: การใช้ขั้วไฟฟ้าภายนอก (เช่นการชุบ AG สำหรับ MLCC)


‌ ความแตกต่างที่สำคัญ ‌:

· ‌VIA Drilling‌: LTCC/HTCC ต้องการ vias ที่เจาะด้วยเลเซอร์สำหรับการเชื่อมต่อระหว่างแนวตั้ง; MLCC ข้ามขั้นตอนนี้

· ‌ บรรยากาศที่น่าสนใจ ‌:


  • MLCC: การลดบรรยากาศ (เพื่อป้องกันการเกิดออกซิเดชันของ NI/CU)
  • LTCC/HTCC: อากาศหรือก๊าซเฉื่อย (เข้ากันได้กับขั้วไฟฟ้าโลหะสูงส่ง)


· ‌layer count‌:


  • MLCC: สูงถึง 1,000 ชั้น (สำหรับการออกแบบที่มีความจุสูง)
  • LTCC/HTCC: โดยทั่วไปแล้ว 10–50 ชั้น (ปรับให้เหมาะสมสำหรับประสิทธิภาพ RF/Power)




‌4. การแลกเปลี่ยนประสิทธิภาพ

‌Metric‌

MLCC

‌ltcc‌

‌htcc‌

‌ ความหนาแน่นของ capacitance ‌

100 μf/cm³ (เกรด x7r)

N/A (โฟกัสที่ไม่ใช่ความสามารถ)

N/A

‌ ค่าการนำไฟฟ้าสูง ‌

3–5 W/m · K

2–3 W/m · K

20–30 W/m · K (ALN-based)

‌ การจับคู่ cte ‌

แย่ (กับ SI)

ปานกลาง

ยอดเยี่ยม (Al₂o₃≈ 7 ppm/° C)

‌ การสูญเสียความถี่สูง ‌

Tan Δ <2% (ที่ 1 MHz)

การสูญเสียการแทรกต่ำ (<0.5 dB @ 10 GHz)

เสถียรสูงถึงความถี่ THz



‌5. นวัตกรรมที่เกิดขึ้นใหม่ ‌

· ‌ultra-High Layer MLCC‌: เทคโนโลยี0.4μm-layer ของ TDK ได้รับ220μFในแพ็คเกจ 0402

· ‌3d LTCC Integration‌: passives ฝังตัวของ Kyocera ลดขนาดโมดูล RF 60%

· ‌HTCC สำหรับสภาพแวดล้อมที่รุนแรง ‌: พื้นผิว ALN ของ Coorstek ทนต่อ 1,000 ° C ในเซ็นเซอร์การบินและอวกาศ



บทสรุป:MLCC, LTCC และ HTCC Technologies ตอบสนองความต้องการที่แตกต่างกันในสเปกตรัมอิเล็กทรอนิกส์ MLCC ครองส่วนประกอบแบบพาสซีฟขนาดเล็ก LTCC ช่วยให้ระบบ RF ขนาดกะทัดรัดในขณะที่ HTCC เก่งในแอปพลิเคชันสภาพแวดล้อมที่รุนแรง การเพิ่มประสิทธิภาพกระบวนการ - จากวิทยาศาสตร์วัสดุไปจนถึงสถาปัตยกรรม - พัฒนาวิวัฒนาการอย่างต่อเนื่องของพวกเขาใน 5G, EVS และระบบการบินและอวกาศขั้นสูง
