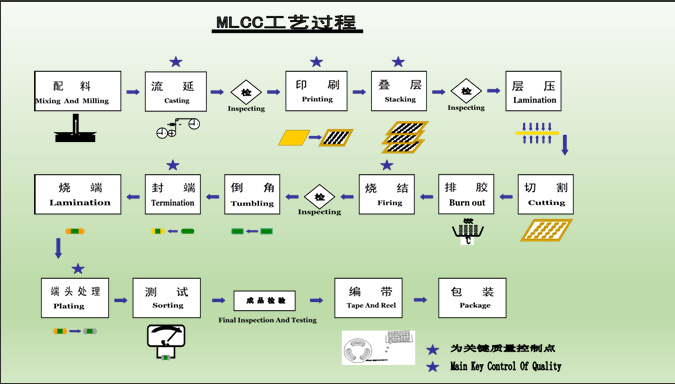

MLCC(ตัวเก็บประจุเซรามิกหลายชั้น) เป็นตัวเก็บประจุชนิดที่ใช้กันอย่างแพร่หลาย โครงสร้างของมันถูกสร้างขึ้นโดยฟิล์มอิเล็กทริกเซรามิกที่พิมพ์ด้วยอิเล็กโทรดภายในและซ้อนกันที่อุณหภูมิสูงเพื่อสร้างบล็อกเซรามิกจากนั้นปิดผนึกชั้นโลหะทั้งสองด้าน ประกอบด้วยสามส่วน: อิเล็กทริกเซรามิกอิเล็กโทรดภายในโลหะและอิเล็กโทรดภายนอกของโลหะMLCCมีข้อดีของปริมาณเล็กน้อยความจุขนาดใหญ่การสูญเสียต่ำที่ความถี่สูงความเหมาะสมสำหรับการผลิตจำนวนมากราคาต่ำและความมั่นคงที่ดี มันตรงตามข้อกำหนดของผลิตภัณฑ์ฟังก์ชั่นข้อมูลแสงบาง, สั้น, สั้นและขนาดเล็กและเป็นองค์ประกอบสำคัญในผลิตภัณฑ์อิเล็กทรอนิกส์ที่ทันสมัย กระบวนการผลิตของ MLCC?
1. การแบตช์: ผงเซรามิก, สารยึดเกาะ, ตัวทำละลายและสารเติมแต่งต่าง ๆ ผสมกันตามสัดส่วนและอยู่ภายใต้การกัดลูกหรือการกัดทรายเพื่อสร้างสารละลายเซรามิกที่สม่ำเสมอและมีเสถียรภาพ โดยทั่วไปประกอบด้วยผงเซรามิกตัวทำละลายสารช่วยสารยึดเกาะ ฯลฯ ตัวทำละลายเป็นส่วนผสมของโทลูอีนและเอทานอลในสัดส่วนที่แน่นอน สารช่วยกระจายตัวเป็นสารลดแรงตึงผิวที่ป้องกันผงเซรามิกจากการรวมตัวกัน สารยึดเกาะเป็นเรซินพอลิเมอร์ที่สามารถรักษาระยะห่างระหว่างผงเซรามิกและให้ความแข็งแรง
2. การหล่อเทป: สารละลายเซรามิกถูกนำไปใช้กับฟิล์มซิลิโคนหมุนเวียนผ่านพอร์ตเทของเครื่องหล่อเทปเพื่อสร้างชั้นบาง ๆ จากนั้นตัวทำละลายส่วนใหญ่จะถูกระเหยในเขตอากาศร้อนและทำให้แห้งโดยการให้ความร้อนเพื่อสร้างฟิล์มที่มีความหนา 1um - 20um และความหนาแน่นสม่ำเสมอ
3. การพิมพ์: สารละลายอิเล็กโทรดภายในถูกพิมพ์บนฟิล์มเซรามิกโดยใช้แผ่นหน้าจอและหลังจากการอบแห้งจะได้รับฟิล์มอิเล็กทริกที่ชัดเจนและสมบูรณ์ การพิมพ์มีสี่ประเภท: การพิมพ์โล่งอกการพิมพ์ Intaglio การพิมพ์แบบ planographic และการพิมพ์หน้าจอ
4. ลามิเนต: ฟิล์มอิเล็กทริกที่พิมพ์ออกมาจะถูกซ้อนกันอย่างเรียบร้อยในบล็อกที่มีความหนาสม่ำเสมอตามการเยื้องศูนย์บางอย่าง ในระหว่างการเคลือบฟิล์มจะถูกตัดและลอกออก แผ่นป้องกันฟิล์มเซรามิกจะต้องเพิ่มไปที่ด้านล่างและด้านบนเพื่อเพิ่มความแข็งแรงเชิงกลและฉนวนกันความร้อน
5. การเลเยอร์และการกด: บล็อกลามิเนตนั้นอยู่ภายใต้การกด Isostatic เพื่อให้ฟิล์มลามิเนตรวมกันอย่างใกล้ชิดปรับปรุงความกะทัดรัดของร่างกายเซรามิกหลังจากการเผา โดยปกติแล้วจะถูกกดในน้ำเพื่อรักษาความดันที่สม่ำเสมอและจำเป็นต้องมีการสุ่มตัวอย่างชิ้นเพื่อให้แน่ใจว่ามีคุณภาพ
6. การตัด: ตามข้อกำหนดการออกแบบผลิตภัณฑ์บล็อกลามิเนตจะถูกตัดในแนวนอนและแนวตั้งด้วยแผ่น - เช่นใบมีดบาง ๆ เพื่อผลิตตัวเก็บประจุอิสระร่างกายสีเขียว
7. การกำจัดสารยึดเกาะ: ร่างกายสีเขียวเซรามิกที่ถูกตัดจะได้รับการรักษาด้วยความร้อนเพื่อกำจัดสารอินทรีย์เช่นสารยึดเกาะ
8. SINTERING: ชิปหลังจากการกำจัดสารยึดเกาะถูกสร้างขึ้นในร่างกายเซรามิกที่มีขั้วไฟฟ้าภายในไม่บุบสลายขนาดกะทัดรัดที่ดีขนาดที่ผ่านการรับรองความแข็งแรงเชิงกลสูงและประสิทธิภาพทางไฟฟ้าที่ยอดเยี่ยมซึ่งแบ่งออกเป็นสองขั้นตอน: ความหนาแน่นและการออกซิเดชั่น
9. การลบล้าง: ตัวเก็บประจุที่ถูกเผาไม่เอื้อต่อการเชื่อมต่อกับขั้วไฟฟ้าภายนอกดังนั้นจึงจำเป็นต้องมีพื้นดินและลบมุม ตัวเก็บประจุน้ำและสื่อบดจะถูกใส่เข้าไปในถังตัดแต่งมุมและการกำจัดผิวหนังจะถูกลบออกโดยการกัดลูกการกัดของดาวเคราะห์ ฯลฯ เพื่อให้พื้นผิวชิปเรียบและแสดงขั้วไฟฟ้าภายในอย่างเต็มที่บนใบหน้าท้าย
10. การปิดผนึกสิ้นสุด: สารละลายปลายจะถูกนำไปใช้กับปลายทั้งสองของขั้วไฟฟ้าภายในที่สัมผัสของชิปที่มีหน้าตาโดยใช้เครื่องปิดผนึกปลายเพื่อเชื่อมต่อขั้วไฟฟ้าภายในด้านเดียวกันเพื่อสร้างขั้วไฟฟ้าภายนอก
11. การยิงจบ: ในระหว่างการยิงจบMLCCครั้งแรกที่ชิปที่มีสารละลายนำไฟฟ้าเคลือบบนใบหน้าท้ายจะถูกกำจัดสารยึดเกาะอุณหภูมิต่ำเพื่อกำจัดสารยึดเกาะและจากนั้นการเผาอุณหภูมิสูงจะดำเนินการตามชนิดของสารละลาย
12. Electroplating: ผลิตภัณฑ์หลังจากการยิงสิ้นสุดจะได้รับการรักษาอย่างสิ้นสุด ในสารละลายอิเล็กโทรไลต์ที่มีนิกเกิลและไอออนดีบุกอิเล็กโทรดปลายของ MLCC ใช้เป็นแคโทดและกระแสไฟฟ้าโดยตรงแรงดันไฟฟ้าต่ำถูกนำไปใช้กับนิกเกิลและดีบุกบนแคโทดตามลำดับเพื่อสร้างการเคลือบ
13. การทดสอบ: ความจุการสูญเสียฉนวนและทนต่อประสิทธิภาพแรงดันไฟฟ้าของผลิตภัณฑ์ได้รับการทดสอบและจัดเรียง 100% ผลิตภัณฑ์ที่มีข้อบกพร่องจะถูกกำจัดและจัดประเภทตามช่วงความจุ
14. การตรวจสอบลักษณะที่ปรากฏ: ลักษณะของผลิตภัณฑ์ได้รับการตรวจสอบและผลิตภัณฑ์ที่มีลักษณะไม่ดีจะถูกกำจัด
15. เทป: การทดสอบMLKCCถูกโหลดลงในเทปพาหะและรีดลงในวงล้อพลาสติกในปริมาณคงที่
16. บรรจุภัณฑ์: มันเกี่ยวข้องกับการแนบฉลากบัตรประจำตัวและการบรรจุก่อนการขนส่ง
