กระบวนการหลักของLTCCเทคโนโลยีมีดังนี้: ประการแรกผงเซรามิกผงแก้วและสารยึดเกาะอินทรีย์ผสมแล้วแปรรูปลงในเทปเซรามิกสีเขียวที่มีความหนาและโครงสร้างหนาแน่นที่แม่นยำผ่านการหล่อเทปการอบแห้งและกระบวนการอื่น ๆ ต่อจากนั้นรูปแบบวงจรที่ต้องการจะถูกประดิษฐ์บนเทปเซรามิกสีเขียวโดยใช้เทคโนโลยีเช่นการขุดเจาะเลเซอร์, การอัดฉีดหลุมขนาดเล็กและการพิมพ์ตัวนำที่มีความแม่นยำ ถัดไปเทปเซรามิกสีเขียวที่ผ่านการประมวลผลหลายชิ้นจะถูกลามิเนตและรวมเข้าด้วยกันและเผาในสภาพแวดล้อมที่อุณหภูมิต่ำต่ำกว่า 900 ° C ในที่สุดอุปกรณ์ชิปสามารถผลิตได้; นอกจากนี้ยังสามารถฝังส่วนประกอบพาสซีฟหลายตัวเพื่อสร้างสารตั้งต้นวงจรเซรามิกหลายมิติสามมิติเดียว นอกจากนี้ ICS และอุปกรณ์ที่ใช้งานสามารถติดตั้งบนพื้นผิวเพื่อสร้างโมดูลการทำงานแบบพาสซีฟ/แอคทีฟ เทคโนโลยีนี้สามารถส่งเสริมการย่อขนาดและความหนาแน่นสูงของวงจรและเหมาะอย่างยิ่งสำหรับการผลิตส่วนประกอบในด้านการสื่อสารความถี่สูง

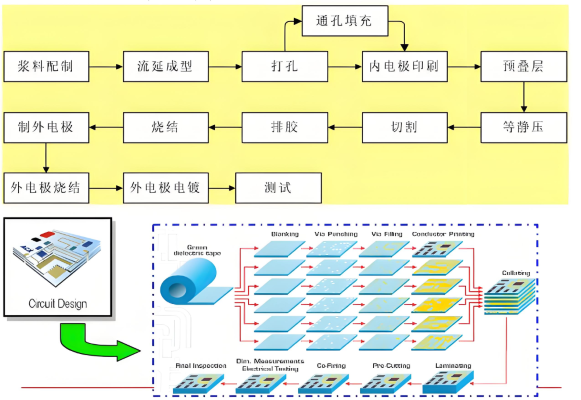

กระบวนการผลิต LTCC
ในแง่ของการประยุกต์ใช้วัสดุ LTCC ใช้แก้วหรือเซรามิกเป็นชั้นอิเล็กทริกของวงจรและใช้โลหะที่มีค่าการนำไฟฟ้าที่ยอดเยี่ยมเช่น Au, Ag และ Pd/Ag เป็นขั้วไฟฟ้าภายในและภายนอกและวัสดุสายไฟ
ข้อดีที่สำคัญของLTCCเทคโนโลยีสะท้อนให้เห็นในด้านต่อไปนี้:
1. อุณหภูมิการเผาต่ำ: อุณหภูมิการเผาไหม้ของวัสดุ LTCC โดยทั่วไปจะไม่เกิน 900 ° C ลักษณะนี้ช่วยลดความยากลำบากของกระบวนการไม่เพียง แต่อำนวยความสะดวกในการผลิตขนาดใหญ่ แต่ยังช่วยประหยัดพลังงานได้อย่างมีประสิทธิภาพ
2. ค่าคงที่ไดอิเล็กตริกที่ปรับได้: ค่าคงที่ไดอิเล็กตริกของวัสดุสามารถปรับได้อย่างยืดหยุ่นภายในช่วง 2 ถึง 20,000 ซึ่งสามารถตอบสนองความต้องการการออกแบบของวงจรที่แตกต่างกันและปรับปรุงความยืดหยุ่นของการออกแบบวงจรอย่างมาก
3. ประสิทธิภาพความถี่สูงที่ยอดเยี่ยม: วัสดุเซรามิกนั้นมีลักษณะความถี่สูงและความถี่สูงที่ยอดเยี่ยมและความถี่ในการทำงานอาจสูงถึงหลายสิบของ GHz ปรับให้เข้ากับสถานการณ์ความถี่สูง
4. ประสิทธิภาพของตัวนำที่เหนือกว่า: การใช้โลหะที่มีค่าการนำไฟฟ้าสูงเช่น AG และ CU เป็นวัสดุตัวนำช่วยปรับปรุงปัจจัยคุณภาพของระบบวงจร
5. ความเสถียรของอุณหภูมิที่ดี: มีลักษณะอุณหภูมิที่ดีเช่นค่าสัมประสิทธิ์การขยายตัวทางความร้อนขนาดเล็กและค่าสัมประสิทธิ์อุณหภูมิต่ำของค่าคงที่ไดอิเล็กตริกซึ่งสามารถปรับให้เข้ากับสภาพแวดล้อมที่มีความผันผวนของอุณหภูมิ
6. ความสามารถในการปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง: สามารถทนต่อกระแสน้ำขนาดใหญ่และเงื่อนไขที่อุณหภูมิสูงและการนำความร้อนของมันจะดีกว่าพื้นผิววงจร PCB ทั่วไปซึ่งสามารถยืดอายุการใช้งานของวงจรและปรับปรุงความน่าเชื่อถือ
7. ความหนาแน่นของการเดินสายสูง: สามารถสร้างวงจรโครงสร้างเส้นบาง ๆ ที่มีความกว้างของเส้นน้อยกว่า50μm ในขณะที่เพิ่มความหนาแน่นของการเดินสายมันจะลดจำนวนการเชื่อมต่อตะกั่วและข้อต่อประสานเพื่อเพิ่มความน่าเชื่อถือของวงจรต่อไป
8. ระดับการรวมที่สูง: มันสามารถผลิตพื้นผิวพื้นฐานที่มีเลเยอร์จำนวนมากและส่วนประกอบพาสซีฟต่างๆสามารถฝังอยู่ภายในซึ่งสามารถปรับปรุงระดับการรวมบรรจุภัณฑ์ได้อย่างมีนัยสำคัญและตระหนักถึงความหลากหลายของโมดูล
9. ความต้านทานต่อสภาพแวดล้อมที่รุนแรง: มีลักษณะเช่นความต้านทานอุณหภูมิสูงและสามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมที่รุนแรง
10. การควบคุมการผลิตที่สูง: กระบวนการผลิตที่ไม่ต่อเนื่องช่วยให้การตรวจสอบคุณภาพในระยะพื้นผิวสีเขียวซึ่งเอื้อต่อการปรับปรุงผลผลิตและลดต้นทุนการผลิต
ในปัจจุบันผลิตภัณฑ์ LTCC ถูกนำมาใช้กันอย่างแพร่หลายในหลายสาขาเช่นโทรศัพท์มือถือ 5G เทอร์มินัลอัจฉริยะอุปกรณ์ WiFi6 สถานีฐาน 5G หูฟัง TWS และนาฬิกาอัจฉริยะ ด้วยการพัฒนาอย่างต่อเนื่องของเทคโนโลยีการสื่อสาร 5G/6G ความต้องการการย่อขนาดความถี่สูงการรวมและการทำงานอเนกประสงค์ของอุปกรณ์กำลังเพิ่มมากขึ้นเรื่อย ๆ และความสำคัญของเทคโนโลยี LTCC นั้นโดดเด่นมากขึ้นเรื่อย ๆ
