บทบาทที่สำคัญและข้อดีของเครื่องแบน HTCC

HTCC (เซรามิกที่มีอุณหภูมิสูง - อุณหภูมิสูง) เกี่ยวข้องกับการผสมผงเซรามิกกับสารเติมแต่งเช่นตัวทำละลาย, สารยึดเกาะ, สารช่วยกระจายตัวและพลาสติกเพื่อสร้างสารละลาย เทปเซรามิกสีเขียวได้มาจากเทคโนโลยีการหล่อเทป หลังจากตัดเป็นฟิล์มที่มีขนาดคงที่แล้วการขุดเจาะด้วยเลเซอร์ก็จะดำเนินการ เทคโนโลยีการพิมพ์หน้าจอใช้เพื่อเติมเต็มรูและวงจรการออกแบบในแต่ละชั้นด้วยโลหะเช่นทังสเตนโมลิบดีนัมและโมลิบดีนัม - แมงกานีส จากนั้นร่างกายสีเขียวจะถูกลามิเนตกดตัดและเผา ในที่สุดการเชื่อมต่อระหว่างชั้นต่างกันระหว่างเลเยอร์ที่แตกต่างกันจะเกิดขึ้นได้และการรวมกันของโลหะและเซรามิกเสร็จสมบูรณ์

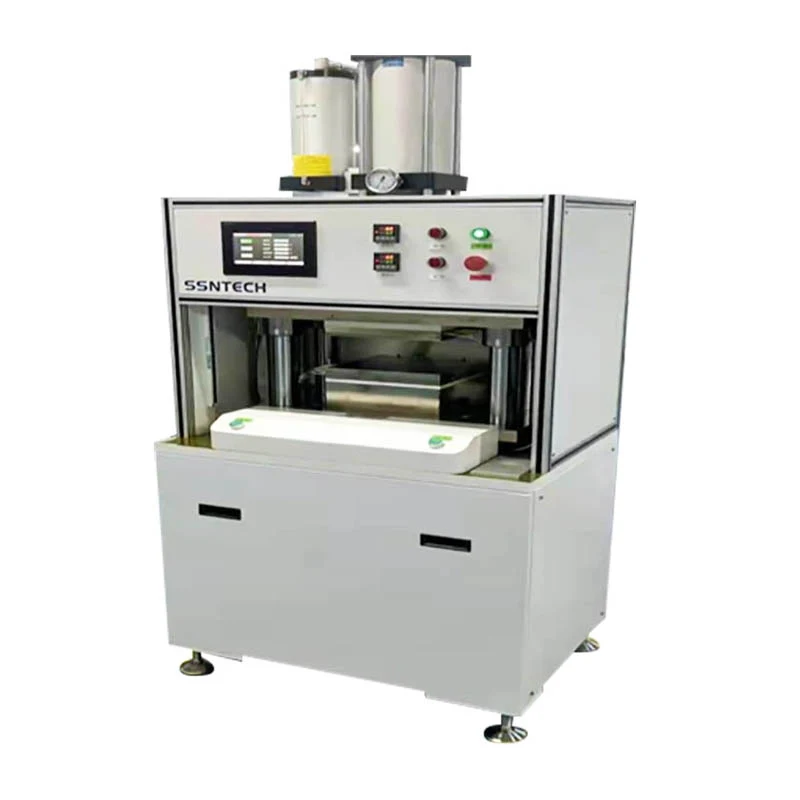

ที่เครื่องแบน HTCCเป็นอุปกรณ์สำคัญที่ออกแบบมาเป็นพิเศษสำหรับการประมวลผลแผ่นเซรามิกสีเขียว HTCC และผลิตภัณฑ์ที่เกี่ยวข้องและมีบทบาทสำคัญในกระบวนการ HTCC ฟังก์ชั่นหลักของมันคือการแบนแผ่นเซรามิกสีเขียว HTCC อย่างแม่นยำทำให้มั่นใจได้ถึงความเรียบและความมั่นคงของแผ่นเซรามิกสีเขียวในการประมวลผลครั้งต่อไปซึ่งจะช่วยปรับปรุงคุณภาพและประสิทธิภาพของผลิตภัณฑ์ขั้นสุดท้ายได้อย่างมีประสิทธิภาพ

1. ฟังก์ชั่นอุปกรณ์และหลักการ

(1) ภาพรวมฟังก์ชั่น

แผ่นเซรามิกสีเขียวแบน: มันสามารถแบนสารละลายที่เต็มไปด้วยสารละลายหรือรูปแบบที่พิมพ์ลงบนแผ่นเซรามิกสีเขียว HTCC ภายใต้อุณหภูมิและความดันที่เฉพาะเจาะจง โดยการควบคุมความดันและอุณหภูมิอย่างแม่นยำความไม่สม่ำเสมอบนพื้นผิวของแผ่นเซรามิกสีเขียวจะถูกกำจัดให้เป็นรากฐานที่ดีสำหรับกระบวนการที่ตามมาเช่นการเคลือบและการเผา

การประยุกต์ใช้แรงดันที่สม่ำเสมอ: สามารถตระหนักถึงแรงดันที่สม่ำเสมอของวัสดุผลิตภัณฑ์ ในกระบวนการผลิตผลิตภัณฑ์ HTCC ความดันสม่ำเสมอเป็นสิ่งสำคัญ มันสามารถมั่นใจได้ว่าทุกส่วนของแผ่นเซรามิกสีเขียวมีความเครียดอย่างสม่ำเสมอหลีกเลี่ยงข้อบกพร่องเช่นการเสียรูปและการปนเปื้อนที่เกิดจากแรงกดดันที่ไม่สม่ำเสมอปรับปรุงความเสถียรและความสอดคล้องของผลิตภัณฑ์อย่างมากและลดอัตราข้อบกพร่อง

(2) หลักการทำงาน

ขึ้นอยู่กับทฤษฎีความยืดหยุ่นและความเป็นพลาสติกหัวความดันของอุปกรณ์ใช้ในการใช้แรงดันกับแผ่นเซรามิกสีเขียว HTCC เมื่อหัวความดันทำหน้าที่บนแผ่นเซรามิกสีเขียวแผ่นเซรามิกสีเขียวจะได้รับการเปลี่ยนรูปแบบยืดหยุ่นภายใต้ความดัน ด้วยความดันที่เพิ่มขึ้นอย่างต่อเนื่องแผ่นเซรามิกสีเขียวจะค่อยๆเข้าสู่ขั้นตอนการเปลี่ยนรูปพลาสติกจึงตระหนักถึงการแก้ไขและการแบนของพื้นผิวที่ไม่สม่ำเสมอ ในขณะเดียวกันอุปกรณ์ก็ติดตั้งระบบควบคุมความดันและอุณหภูมิที่แม่นยำเพื่อให้แน่ใจว่าความเสถียรของความดันและอุณหภูมิในระหว่างกระบวนการแบนตามข้อกำหนดของกระบวนการแบนของแผ่นเซรามิกสีเขียว HTCC ที่แตกต่างกัน

2. คุณสมบัติอุปกรณ์และข้อดี

(1) การควบคุมแรงดันสูง - สูง

การควบคุมความดันที่แม่นยำ: ใช้ระบบไฮดรอลิกขั้นสูงและเซ็นเซอร์ความดันสูง - ความแม่นยำสูงซึ่งสามารถตระหนักถึงการควบคุม Stepless ของความดันแบนด้วยความแม่นยำในการควบคุม± 0.1MPa ไม่ว่าจะเป็นแผ่นเซรามิกสีเขียวบาง ๆ หรือวัสดุพิเศษที่ต้องใช้แรงดันสูงสำหรับการแบนความดันสามารถตั้งค่าและควบคุมได้อย่างแม่นยำเพื่อให้แน่ใจว่ามีความสม่ำเสมอและเสถียรภาพของเอฟเฟกต์การแบน

ความสม่ำเสมอของแรงดันสูง: ผ่านโครงสร้างหัวแรงดันที่ออกแบบมาอย่างเหมาะสมและระบบการกระจายความดันทำให้มั่นใจได้ว่าแรงดันจะกระจายอย่างสม่ำเสมอในพื้นที่แบนทั้งหมดโดยมีค่าเบี่ยงเบนความดันของ L ESS มากกว่า± 1% คุณลักษณะนี้ช่วยหลีกเลี่ยงปัญหาได้อย่างมีประสิทธิภาพเช่นการเสียรูปและรอยแตกของแผ่นเซรามิกสีเขียวที่เกิดจากแรงดันในท้องถิ่นมากเกินไปหรือไม่เพียงพอทำให้คุณภาพของผลิตภัณฑ์และผลผลิตดีขึ้นอย่างมีนัยสำคัญ

(2) การควบคุมอุณหภูมิที่แม่นยำ

ช่วงควบคุมอุณหภูมิกว้าง:เครื่องแบน HTCCติดตั้งระบบความร้อนและการควบคุมอุณหภูมิที่สมบูรณ์โดยมีช่วงการควบคุมอุณหภูมิตั้งแต่อุณหภูมิห้องถึง 200 ℃ซึ่งสามารถตอบสนองความต้องการอุณหภูมิของวัสดุแผ่นเซรามิกสีเขียว HTCC ที่แตกต่างกันในระหว่างกระบวนการแบน ไม่ว่าจะเป็นอุณหภูมิ - วัสดุแผ่นเซรามิกสีเขียวพิเศษที่ละเอียดอ่อนหรือเงื่อนไขอุณหภูมิที่ต้องการโดยกระบวนการทั่วไปการควบคุมและการควบคุมที่แม่นยำสามารถทำได้

ความแม่นยำในการควบคุมอุณหภูมิสูง: ใช้อัลกอริทึมการควบคุมอุณหภูมิอัจฉริยะ PID รวมกับเซ็นเซอร์อุณหภูมิที่มีความแม่นยำสูงด้วยความแม่นยำในการควบคุมอุณหภูมิ± 1 ℃ สภาพแวดล้อมที่มีอุณหภูมิที่มั่นคงนั้นเอื้อต่อการไหลอย่างสม่ำเสมอและการเสียรูปพลาสติกของวัสดุภายในแผ่นเซรามิกสีเขียวเพื่อให้มั่นใจว่าผลกระทบของการแบนในขณะที่ลดผลกระทบของความผันผวนของอุณหภูมิต่อประสิทธิภาพของแผ่นเซรามิกสีเขียว

(3) ประสิทธิภาพการทำงานที่มีประสิทธิภาพและมั่นคง

การออกแบบโครงสร้างที่มีความน่าเชื่อถือสูง: เฟรมหลักทำจากเหล็กความแข็งแรงสูงซึ่งมีความแข็งแกร่งและความเสถียรที่ยอดเยี่ยมหลังจากการประมวลผลที่แม่นยำและการตรวจสอบคุณภาพอย่างเข้มงวด ในระหว่างการดำเนินงานอย่างต่อเนื่องในระยะยาวอุปกรณ์สามารถทนต่อแรงกดดันและการดำเนินงานบ่อยครั้งและไม่ได้มีแนวโน้มที่จะเสียรูปการคลายและปัญหาอื่น ๆ ทำให้มั่นใจได้ว่าความน่าเชื่อถือสูงและอายุการใช้งานที่ยาวนานของอุปกรณ์

ระบบการส่งและควบคุมขั้นสูง: มันติดตั้งระบบมอเตอร์ไดรฟ์ขั้นสูงและระบบควบคุม PLC ตระหนักถึงระบบอัตโนมัติและความฉลาดของการทำงานของอุปกรณ์ ผู้ประกอบการจะต้องตั้งค่าพารามิเตอร์ที่เกี่ยวข้องบนอินเทอร์เฟซของเครื่องจักรมนุษย์และอุปกรณ์สามารถดำเนินการแบนการทำงานให้เสร็จสมบูรณ์ตามโปรแกรมที่ตั้งไว้ล่วงหน้าโดยอัตโนมัติด้วยการทำงานที่ง่ายและการทำงานที่เสถียร ในขณะเดียวกันอุปกรณ์ก็มีการวินิจฉัยข้อผิดพลาดและฟังก์ชั่นการเตือนภัยที่สมบูรณ์ซึ่งสามารถตรวจจับและแก้ปัญหาได้ทันเวลาในระหว่างการทำงานปรับปรุงประสิทธิภาพการผลิตและความสะดวกสบายของการบำรุงรักษาอุปกรณ์

(4) ความสะดวกสบายในการใช้งานที่ดี

ผู้ใช้ - มนุษย์ที่เป็นมิตร - อินเทอร์เฟซเครื่อง: หน้าจอสัมผัสสีขนาดใหญ่ถูกใช้เป็นอินเทอร์เฟซการโต้ตอบระหว่างมนุษย์ - เครื่อง การออกแบบอินเทอร์เฟซนั้นง่ายและใช้งานง่ายและการดำเนินการสะดวกและเข้าใจง่าย ผู้ประกอบการสามารถดำเนินการให้เสร็จสมบูรณ์เช่นการตั้งค่าพารามิเตอร์การเริ่มต้นและหยุดอุปกรณ์และการตรวจสอบสถานะการทำงานผ่านหน้าจอสัมผัสลดความเข้มของแรงงานและความยากลำบากในการทำงานของผู้ประกอบการ

ระบบการเปลี่ยนแม่พิมพ์อย่างรวดเร็ว: เพื่อตอบสนองความต้องการการแบนของแผ่นเซรามิกสีเขียว HTCC ที่มีข้อกำหนดที่แตกต่างกันอุปกรณ์ดังกล่าวติดตั้งระบบการเปลี่ยนแม่พิมพ์อย่างรวดเร็ว ผ่านการดำเนินงานที่เรียบง่ายแม่พิมพ์สามารถถูกแทนที่ในเวลาสั้น ๆ ปรับปรุงความสามารถรอบด้านและความยืดหยุ่นในการผลิตของอุปกรณ์และปรับให้เข้ากับงานการผลิตที่หลากหลาย

3. ฟิลด์แอปพลิเคชัน

ที่เครื่องแบน HTCCมีการใช้กันอย่างแพร่หลายในการเชื่อมโยงต่าง ๆ ของอุตสาหกรรมอุปกรณ์เซรามิกหลายชั้น HTCC รวมถึง แต่ไม่ จำกัด เฉพาะการผลิตผลิตภัณฑ์ต่อไปนี้:

เซ็นเซอร์ออกซิเจนชิป HTCC: ในกระบวนการผลิตเซ็นเซอร์ออกซิเจนชิปการแบนของแผ่นเซรามิกสีเขียวอย่างแม่นยำโดยเครื่อง HTCC แบบแบนช่วยให้มั่นใจได้ถึงความมั่นคงและความมั่นคงของโครงสร้างภายในของเซ็นเซอร์

แพ็คเกจเซรามิก HTCC: สำหรับการผลิตแพ็คเกจเซรามิก HTCC เครื่องแบนสามารถมั่นใจได้ถึงความเรียบของแผ่นเซรามิกสีเขียวก่อนการเคลือบและการเผาเพื่อให้แพ็คเกจมีการปิดผนึกและประสิทธิภาพทางไฟฟ้าที่ดีขึ้นเมื่อห่อหุ้มส่วนประกอบอิเล็กทรอนิกส์

เซ็นเซอร์ความดัน HTCC: ในการผลิตเซ็นเซอร์ความดันความเรียบของแผ่นเซรามิกสีเขียวส่งผลโดยตรงต่อความแม่นยำในการตรวจจับความดันของเซ็นเซอร์ เครื่องแบน HTCC ให้ผลการแบนที่ดีสำหรับแผ่นเซรามิกสีเขียวผ่านความดันสม่ำเสมอและการควบคุมอุณหภูมิที่แม่นยำซึ่งจะเป็นการปรับปรุงประสิทธิภาพโดยรวมของเซ็นเซอร์ความดัน
