เครื่องซ้อน MLCC อัตโนมัติ

เครื่องเรียงซ้อน MLCC อัตโนมัติใช้เพื่อตัดฟิล์มเปล่าของฟิล์มเซรามิกรีดและฟิล์มเซรามิกที่พิมพ์ออกเป็นชิ้นสี่เหลี่ยม จากนั้นหยิบและจัดแนวด้วยแขนกล หลังจากนั้นนำไปเคลือบและอัดแรงดันตามโปรแกรมที่ตั้งไว้เพื่อสร้างบล็อกที่มีโครงสร้างภายในของ MCC

ส่งคำถาม

รายละเอียดสินค้า

แอปพลิเคชัน:

เครื่องเคลือบใช้สำหรับตัดฟิล์มเปล่าของฟิล์มเซรามิกรีดและฟิล์มเซรามิกที่พิมพ์ออกเป็นชิ้นสี่เหลี่ยม จากนั้นหยิบและจัดตำแหน่งด้วยแขนกล หลังจากนั้นจึงนำไปเคลือบและอัดแรงดันตามโปรแกรมที่ตั้งไว้เพื่อสร้างบล็อกที่มีโครงสร้างภายในของ MLCC

หลักการทำงานคือการติดตั้งม้วนฟิล์มเซรามิกเปล่าที่ตำแหน่งม้วนด้านขวาของเครื่องเคลือบ หลังจากการพิมพ์ ม้วนฟิล์มเซรามิกจะถูกติดตั้งที่ตำแหน่งม้วนออกด้านซ้ายของเครื่องเคลือบ จากนั้น โปรแกรมจะถูกตั้งค่าตามข้อกำหนดของกระบวนการ และแขนหุ่นยนต์ลอกจะจับฟิล์มต่างๆ หลังจากการจัดตำแหน่งอัตโนมัติ ฟิล์มจะถูกจัดเรียงและอัดแรงดัน ในที่สุด แขนหุ่นยนต์จะนำบล็อกที่เรียงซ้อนกันออกมาและวางลงในถาดรับ

ขนาดโดยรวมของเครื่อง: โฮสต์ 4350 มม. (L) x1600 มม. (w) x2500 มม. (H)

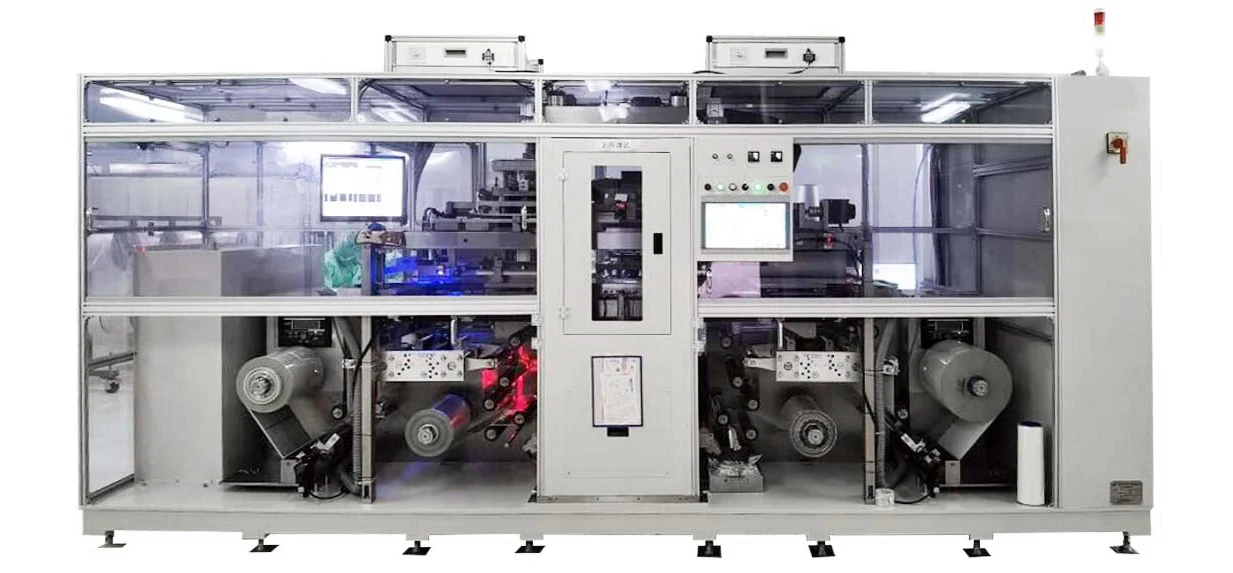

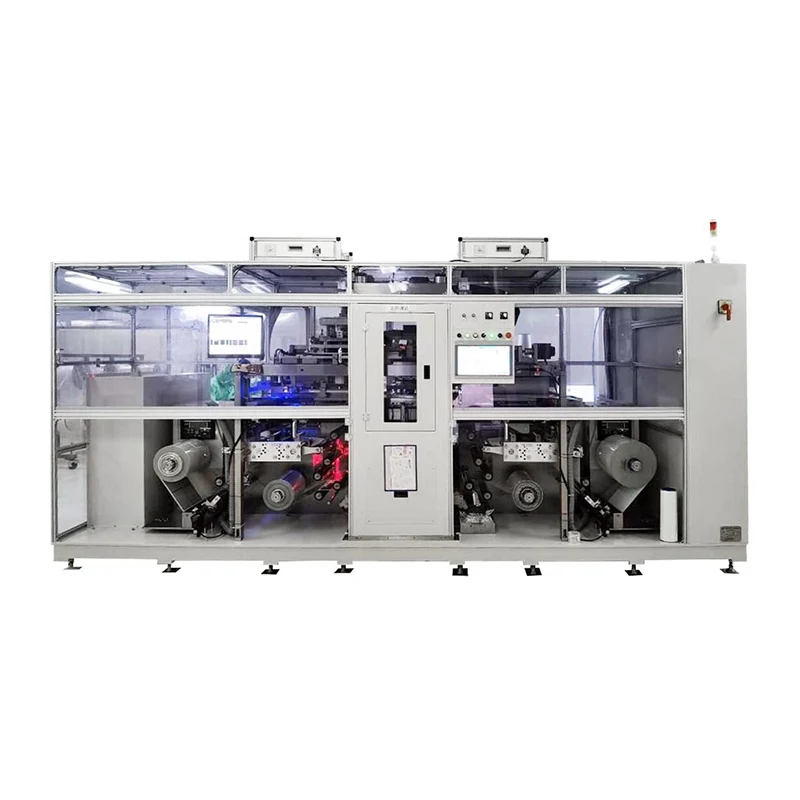

เครื่องเรียงซ้อน MLCC อัตโนมัติ YISENRONG ประกอบด้วยชั้นวาง, กลไกการถ่ายโอนม้วนด้านข้างอิเล็กโทรด, กลไกการถ่ายโอนม้วนด้านข้างอิเล็กโทรด, โต๊ะทำงานลอกด้านอิเล็กโทรด, โต๊ะทำงานลอกลอกด้านข้างฝาครอบ, เครื่องมือจัดการฟิล์มและกลไกการจัดตำแหน่ง, กลไกแรงดัน, อุปกรณ์ควบคุมการรับวัสดุ และระบบไฟฟ้า ด้านล่างของชั้นวางเชื่อมด้วยส่วนเหล็กทำให้มั่นใจในความเสถียรและความแม่นยำของอุปกรณ์ พื้นที่อื่นๆ ออกแบบให้มีโครงโปรไฟล์และวัสดุ PVC โปร่งใสสำหรับปิด ทำให้มองเห็นภายในได้ชัดเจนและใช้งานง่าย

Automatic MLCC Stacking Machine

เงื่อนไขการใช้งาน

แรงดันลมอัด 0.5-0.7MPa

อัตราการไหลของอากาศอัด 200 ลิตร/นาที

แหล่งจ่ายไฟ AC 380V+10% 50Hz

กำลังสูงสุด 30 กิโลวัตต์

อุณหภูมิ 20-30 ℃

ความชื้น 60 ± 10%

ข้อควรระวังด้านความปลอดภัยสำหรับการใช้งานอุปกรณ์เครื่องกล:‌

ก. สวมอุปกรณ์ป้องกันอย่างเหมาะสม.

‌ข. ดำเนินการตรวจสอบความปลอดภัยของอุปกรณ์.

‌ซี ปฏิบัติตามขั้นตอนการปฏิบัติงานและมาตรการลดความเสี่ยง:‌

อย่าสัมผัสชิ้นส่วนที่เคลื่อนไหวได้ (เช่น เครื่องตัด ล้อลูกรอก) ด้วยมือ

อย่าปรับ วัด หรือทำความสะอาดเศษซากด้วยมือระหว่างการทำงาน

สำหรับการปฏิบัติงานร่วมกันหลายคน ให้ชี้แจงการแบ่งส่วนความรับผิดชอบเพื่อหลีกเลี่ยงการเปิดใช้งานอุปกรณ์ควบคุมโดยไม่ตั้งใจ

D. การบำรุงรักษาอุปกรณ์และการเตรียมพร้อมในกรณีฉุกเฉิน:‌

ดำเนินการบำรุงรักษาและบำรุงรักษาตามปกติ

ทำความสะอาดอุปกรณ์หลังการใช้งาน ตรวจสอบชิ้นส่วนที่สึกหรอ (เช่น เครื่องตัด ตลับลูกปืน) และเปลี่ยนทันที

ทดสอบอุปกรณ์นิรภัยเป็นประจำ (เช่น ฝาครอบป้องกัน สวิตช์หยุดฉุกเฉิน) ห้ามนำออกโดยไม่ได้รับอนุญาต

E. การตอบสนองฉุกเฉิน:‌

ในกรณีที่เครื่องทำงานผิดปกติหรือเกิดอุบัติเหตุกะทันหัน ให้ตัดไฟฟ้าทันทีและรายงานเหตุการณ์ที่เกิดขึ้น อย่าพยายามซ่อมแซมอุปกรณ์ในขณะที่เครื่องกำลังทำงานอยู่

ระยะเวลาจัดส่ง: 90 วัน
